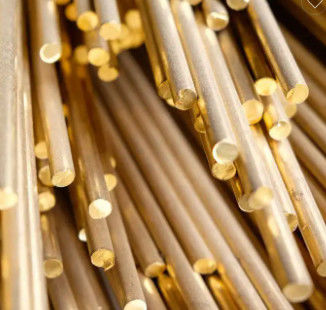

CW101C Μπέριλιο χαλκό κράμα φωτεινές ράβδοι με καλή θερμική αγωγιμότητα
Κανονική περιγραφή του προϊόντος:
Ονομασία του προϊόντος:Φωτεινές ράβδοι από κράμα χαλκού βηρυλίου
Αξία:CW101C
Κανονισμός: ΑΣTM Β196,251,463; SAE J461,463ΑΜΣ 4533,4534,4535; AMS 4650,4651Κλάση 4 RWMA
Διάμετρος προϊόντος: 5 mm-100 mm
Κράτος:Α(TB00),1/2H (TD02), H(TD04),AT(TF00),HT(TH04)
Τυπική εφαρμογή: Ηλεκτρική βιομηχανία
Ετικέτα προϊόντος:Τζινσουνλάι
Πληροφορίες για το κράμα χαλκού βηρυλίου CW101C:
| Συσκευές από χάλυβα |
Σχήμα |
Προδιαγραφές |
Χημική σύνθεση |
Σφιχτότητα |
Πληθυσμός πριν από τη σκληρύνωση με την ηλικία |
Ελαστικός Μοδούλος |
Συντελεστής θερμικής διαστολής |
Θερμική αγωγιμότητα |
Πεδίο τήξης |
| UNS.C17200 |
Ράβδοι/Μάτρα |
ΑΣTM Β196,251,463; SAE J461,463ΑΜΣ 4533,4534,4535; AMS 4650,4651Κλάση 4 RWMA
|
Βεριλλίμιο (Be):10,80-2,00%
Κοβάλτιο (Co) + Νικέλιο (Ni): 0,20% Min
Κοβάλτιο (Co) + Νικέλιο (Ni) + Σίδηρο (Fe): 0,60% Max
Σημείωση:
Χαλκός (Cu): ισορροπία
Σημείωση: Χαλκό συνπροσθήκες ίσες με 99,5% ελάχιστο.
|
8.36
(g/cm3)
|
8.25
(g/cm3)
|
13.4
(kg/mm2)
|
17 x 10-6
(20 °C έως 200 °C m/m/°C)
|
0.25
(cal/(cm-s-°C))
|
870-980
(°C)
|
| CuBe2 |
| ΔΙΝ.2.1247 |
| CW101C |
Μηχανικές και ηλεκτρικές ιδιότητεςCW101C Φωτεινές ράβδοι από κράμα χαλκού βηρυλίου:
| Θερμότητα ((*) |
Διάμετρος |
Θερμική επεξεργασία |
Δυνατότητα τράβηξης ksi |
Ποσοστό επιδοκιμασίας
(μίν.)
|
Ποσοστό ηλεκτρικής αγωγικότητας
ΔΕΣ
|
Σκληρότητα Rockwell B ή C Scale |
| Α(TB00) |
Όλα τα μεγέθη |
/ |
400~600 |
30 |
15~19 |
Β45~85 |
| 1/2H ((TB04) |
5 ~ 40 |
/ |
550 ~ 700 |
10 |
15~19 |
>Β78 |
H(TD04) |
5 ~ 10 |
/ |
660~900 |
5 |
15~19 |
>Β88 |
| > 10 έως 25 |
/ |
620~860 |
5 |
15~19 |
| > 25 |
/ |
590~830 |
5 |
15~19 |
| ΑΤ(TF00) |
Όλα τα μεγέθη |
3 ώρες 320°C |
1100~1380 |
2 |
22 ~ 28 |
C35~42 |
| HT(TH04) |
5 ~ 10 |
2 ώρες 320°C |
1200 έως 1550 |
1 |
22 ~ 28 |
C37 ~ 45 |
| > 10 έως 25 |
1150~1520 |
1 |
22 ~ 28 |
C36~44 |
| > 25 |
1120~1480 |
1 |
22 ~ 28 |
C35~44 |
Η πιο σημαντική τεχνολογία
Α:Θερμική επεξεργασία
Η θερμική επεξεργασία είναι η πιο σημαντική διαδικασία για αυτό το σύστημα κράματος.Το χαλκό βηρυλίου είναι μοναδικό στο ότι σκληρύνεται με απλή θερμική επεξεργασία χαμηλής θερμοκρασίαςΗ διαδικασία αυτή περιλαμβάνει δύο βασικά βήματα.
Β: Αναψύξη διαλύματος
Για το τυπικό κράμα CuBe1.9 (1,8-2%) το κράμα θερμαίνεται μεταξύ 720 °C και 860 °C. Σε αυτό το σημείο το περιεχόμενο βηρυλλίμιο είναι ουσιαστικά διαλυμένο στη μήτρα χαλκού (αλφα φάση).Με την ταχεία ψύξη σε θερμοκρασία δωματίου διατηρείται η δομή του στερεού διαλύματοςΤο υλικό σε αυτό το στάδιο είναι πολύ μαλακό και εύκαμπτο και μπορεί εύκολα να κατεργαστεί σε κρύο με τράβηγμα, σχηματισμό, έλαση ή ψυχρή κατεύθυνση.Η διαδικασία ανάψυξης διαλύματος αποτελεί μέρος της διαδικασίας στο εργοστάσιο και δεν χρησιμοποιείται συνήθως από τον πελάτη.Η θερμοκρασία, ο χρόνος σε θερμοκρασία, ο ρυθμός σβήσισης, το μέγεθος του κόκκου και η σκληρότητα είναι όλα πολύ κρίσιμες παραμέτρους και ελέγχονται αυστηρά από το ohmalloy.
Γ: Σκληροποίηση λόγω της ηλικίας
Η σκληρύνωση με την ηλικία αυξάνει σημαντικά την αντοχή του υλικού.Αυτός ο κύκλος προκαλεί το διαλυμένο βηρυλλίο να καταρρεύσει ως πλούσια σε βηρυλλίο (γάμα) φάση στη μήτρα και στα όρια του κόκκουΤο επίπεδο των μηχανικών ιδιοτήτων που επιτυγχάνονται καθορίζεται από τη θερμοκρασία και το χρόνο στη θερμοκρασία.Πρέπει να αναγνωριστεί ότι το χαλκό βηρυλίου δεν έχει χαρακτηριστικά γήρανσης σε θερμοκρασία δωματίου.
